Końcówka mocy to sprzęt, który zwykle zdradza swoją rolę już samą obudową: ma być praktyczny, chłodzony i gotowy do pracy z kolumnami, a nie efektowny jak domowy amplituner. Po wyglądzie da się szybko odczytać, czy mamy do czynienia z modelem sceniczno-instalacyjnym, hi-fi albo z urządzeniem z DSP i rozbudowaną sekcją sterowania. Poniżej pokazuję, na co patrzę najpierw: front, tył, chłodzenie, wymiary i kilka detali, które naprawdę pomagają rozpoznać sprzęt.
Najkrótsza odpowiedź o wyglądzie końcówki mocy
- Najczęściej ma metalową obudowę pod standard rack 19 cali, zwykle w formacie 1U lub 2U.
- Na froncie widać zwykle tylko zasilanie, regulację poziomu i diody sygnału, clip, limit albo protect.
- Z tyłu dominują wejścia liniowe XLR lub TRS oraz wyjścia głośnikowe Speakon, terminale albo binding posts.
- Chłodzenie i wentylacja są ważniejszą wskazówką niż sam napis o mocy na panelu.
- Jeśli sprzęt ma HDMI, tuner lub rozbudowany selektor źródeł, to najpewniej nie jest sama końcówka mocy.
Jak wygląda z zewnątrz na pierwszy rzut oka
Na zewnątrz końcówka mocy zazwyczaj wygląda bardziej jak narzędzie niż „ładny” element zestawu stereo. Najczęściej spotkasz prostokątną, metalową obudowę pod standard rack 19 cali, z płaskim frontem, kratkami wentylacyjnymi i uchwytami do montażu w szafie lub case’ie. W wersjach scenicznych i instalacyjnych to wręcz norma.
Jeśli mam wskazać jedną cechę, która najczęściej odróżnia taki sprzęt od zwykłego wzmacniacza domowego, to jest nią oszczędność frontu. Producent zostawia na nim tylko to, co potrzebne w praktyce: zasilanie, poziom kanałów, diody stanu i czasem wyświetlacz. Reszta przenosi się na tył, bo tam wykonuje się całe okablowanie.
W praktyce obudowa bywa 1U, 2U albo 3U. Im większa moc i bardziej rozbudowane chłodzenie, tym częściej rośnie wysokość i masa. Z samego gabarytu można więc sporo wyczytać: niskie, lekkie urządzenie częściej jest nastawione na mobilność, a wyższy i cięższy model zwykle sygnalizuje większy zapas wydajności albo mocniejszy układ zasilania. To prowadzi prosto do tego, co widać na panelu przednim.
Co mówi panel przedni

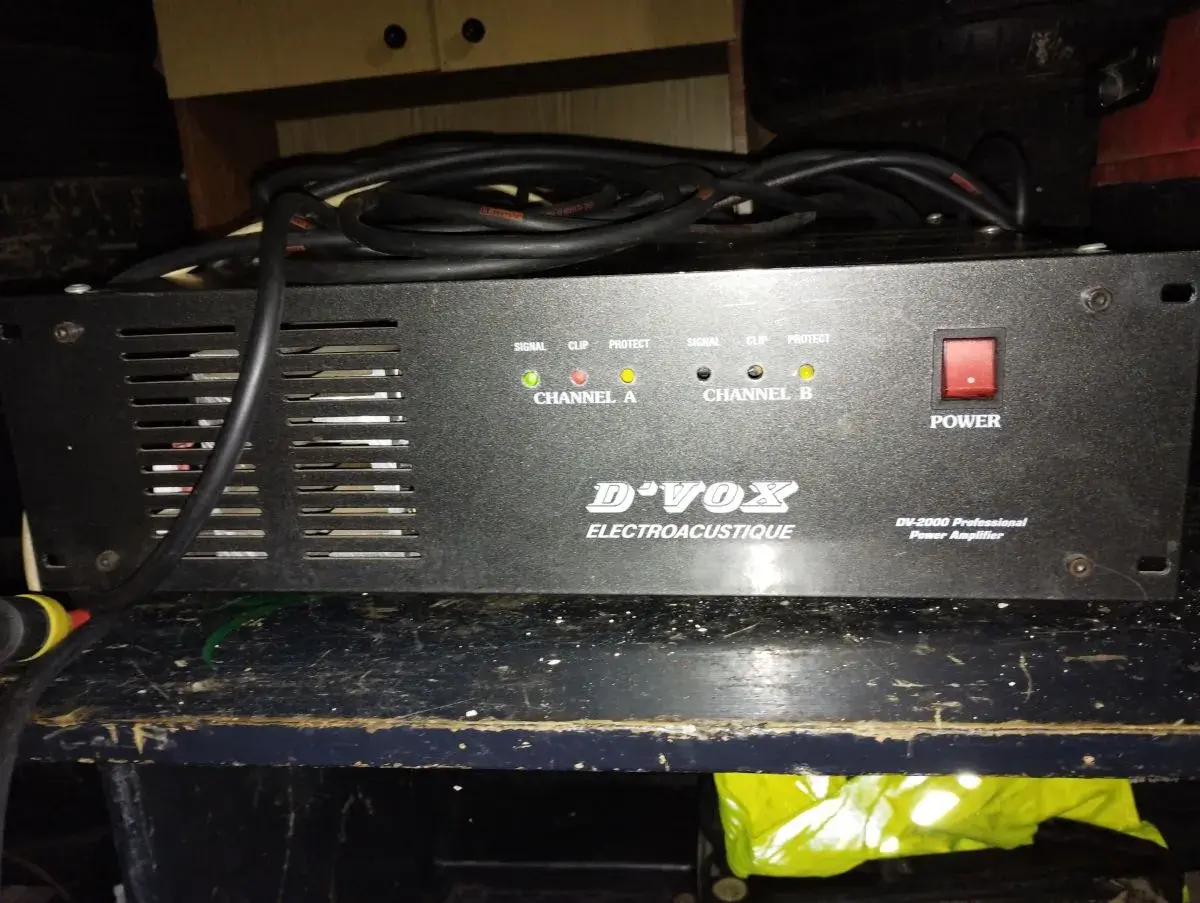

Panel przedni jest zwykle prosty, ale nie przypadkowy. Ja patrzę na niego jak na skrócony opis funkcji: włącznik, gałki poziomu, diody pracy i zabezpieczeń. Jeśli urządzenie ma dwa kanały, zobaczysz najczęściej dwa potencjometry albo przyciski regulacji, osobno dla lewego i prawego toru.
- Power - włącznik sieciowy, czasem podświetlany.
- Gain lub Level - gałki głośności albo tłumienia sygnału wejściowego.
- Signal - dioda pokazująca obecność sygnału.
- Clip lub Limit - ostrzega przed przesterowaniem albo działaniem limitera.
- Protect - informuje o aktywnej ochronie termicznej lub zwarciowej.
- Display - w nowszych modelach pokazuje ustawienia DSP, presetów albo stan sieci.
Te kontrolki są ważniejsze, niż wygląda to na pierwszy rzut oka. Dwie podobne końcówki mocy mogą wyglądać niemal identycznie, ale jedna będzie prostym wzmacniaczem bez logiki cyfrowej, a druga dostanie procesor sygnałowy, limitery, opóźnienia i monitoring. Jeśli widzisz ekran, enkoder i przyciski menu, masz już do czynienia ze sprzętem wyraźnie bardziej rozbudowanym niż klasyczna „sama końcówka”.
Warto też zwrócić uwagę na sposób rozwiązania wentylacji na froncie. W części modeli kratki są po to, by wyciągać ciepłe powietrze, w innych to tylko wloty. To drobiazg, ale mówi dużo o konstrukcji i o tym, jak urządzenie ma być ustawione w racku. Po tym detalu łatwo przejść do tyłu, bo to właśnie tam obraz staje się najczytelniejszy.
Tył urządzenia zdradza najwięcej

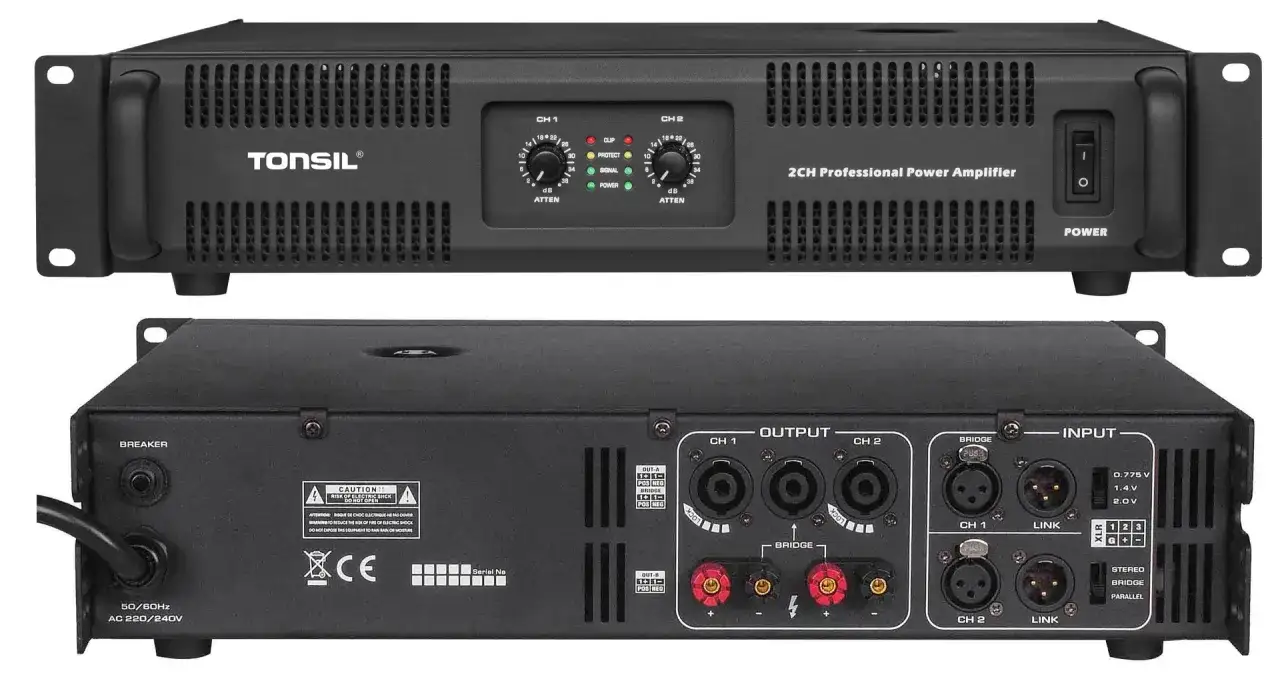

Tylny panel końcówki mocy jest zwykle najbardziej praktyczny i najbardziej „profesjonalny” wizualnie. To tam trafiają wejścia z miksera, procesora lub przedwzmacniacza oraz wyjścia do kolumn, dlatego konstruktorzy stawiają na porządne złącza i czytelny opis kanałów. W modelach instalacyjnych spotkasz nawet więcej informacji niż na froncie: tryb pracy, przełączniki czułości, wybór stereo, bridge i zabezpieczenia.
| Element z tyłu | Jak wygląda | Po co jest | Co to mówi o sprzęcie |
|---|---|---|---|
| Wejścia XLR / TRS | Gniazda symetryczne, zwykle po dwa kanały | Przyjmują sygnał liniowy z miksera lub procesora | To typowy znak sprzętu pro audio |
| Wyjścia Speakon | Okrągłe, blokowane złącza głośnikowe | Podają moc na kolumny pasywne | Wskazują na zastosowanie sceniczne lub instalacyjne |
| Terminal block / śrubowe | Zaciski lub listwy zaciskowe | Ułatwiają stałą instalację | Częste w montażach stałych i systemach 70/100 V |
| Binding posts | Klasyczne czerwono-czarne zaciski | Łączą wzmacniacz z głośnikami hi-fi | Przybliżają sprzęt do świata domowego audio |
| Przełącznik bridge / stereo / parallel | Niewielki suwak lub mikroswitch | Zmienia sposób pracy kanałów | Pokazuje, że urządzenie jest elastyczne, ale wymaga uwagi przy podłączaniu |
Jeśli widzisz głównie XLR i Speakon, to najpewniej patrzysz na sprzęt stworzony z myślą o nagłośnieniu. Jeśli dochodzą zaciski śrubowe lub wyjścia 70/100 V, wchodzimy już w świat instalacji stałych. Z kolei klasyczne binding posts mogą sugerować bardziej uniwersalne albo domowe zastosowanie. Tyle że samo złącze nie wystarczy - trzeba jeszcze spojrzeć na chłodzenie, bo ono często przesądza o całej konstrukcji.
Chłodzenie, masa i grubość obudowy nie są ozdobą
Końcówka mocy wytwarza ciepło, więc obudowa i układ chłodzenia są częścią jej charakteru, a nie dodatkiem. Z przodu lub z tyłu możesz zobaczyć perforację, kratki, czasem masywne radiatory, a w modelach mocniejszych lub wielokanałowych - wentylatory. W praktyce to właśnie wentylacja najlepiej pokazuje, czy urządzenie ma pracować spokojnie w domu, czy godzinami w szafie rackowej albo na scenie.
Producenci często stosują różne kierunki przepływu powietrza. Jedne konstrukcje zasysają od tyłu i wyrzucają przodem, inne robią odwrotnie. Dla użytkownika najważniejsze jest jedno: nie wolno zasłaniać wlotów ani wylotów. Przy montażu w ciasnym racku zostawiam kilka centymetrów realnej przestrzeni, a w trudniejszych warunkach nawet więcej, bo bez swobodnego przepływu powietrza szybko rośnie hałas wentylatora i spada komfort pracy.
Masa też dużo zdradza. W nowoczesnych końcówkach klasy D częściej spotkasz lżejszą obudowę i kompaktowy format, natomiast starsze lub bardziej klasyczne konstrukcje potrafią być wyraźnie cięższe, bo niosą większy transformator i rozbudowany radiator. Orientacyjnie takie urządzenia mogą ważyć od około 5 do 15 kg w lżejszych modelach rackowych, a cięższe egzemplarze często przekraczają 20 kg. Sama waga nie mówi jeszcze wszystkiego, ale jeśli sprzęt waży sporo i ma solidne uchwyty, zwykle nie jest zrobiony na skróty.
To prowadzi do ważnego rozróżnienia: nie każde ciężkie urządzenie brzmi lepiej, ale prawie każde sensownie chłodzone urządzenie jest łatwiejsze do normalnej pracy niż model, który już na papierze wygląda mocno, a w praktyce dusi się od temperatury.
Jak nie pomylić końcówki mocy z innym wzmacniaczem
To pytanie pojawia się bardzo często, bo z zewnątrz część urządzeń wygląda podobnie. Różnica ujawnia się dopiero po funkcji i wyposażeniu: końcówka mocy przyjmuje gotowy sygnał liniowy, wzmacnia go i oddaje na kolumny, natomiast wzmacniacz zintegrowany albo amplituner zwykle łączy kilka zadań w jednym pudełku. Ja zawsze sprawdzam, ile rzeczy operator może ustawić bezpośrednio na obudowie - to szybki test rozpoznawczy.
| Cecha | Końcówka mocy | Wzmacniacz zintegrowany | Amplituner |
|---|---|---|---|
| Wejścia | Najczęściej liniowe XLR, TRS, terminale | Wejścia liniowe, często także phono | Wejścia audio i zwykle także HDMI lub cyfrowe |
| Sekcja źródeł | Zwykle brak selektora źródeł | Jest | Jest, często rozbudowana |
| Wyjścia głośnikowe | Speakon, terminale, binding posts | Zaciski głośnikowe | Zaciski głośnikowe, czasem subwoofer |
| Sterowanie | Minimum na froncie, czasem DSP i monitoring | Więcej gałek i przełączników | Najwięcej funkcji, ekran, menu, pilot |
| Typowy wygląd | Rackowy, techniczny, bez ozdobników | Bardziej hi-fi, często bardziej domowy | Najbardziej wielofunkcyjny |
Wyjątki oczywiście istnieją. Są końcówki z DSP, siecią i wyświetlaczem, które wizualnie przypominają urządzenia systemowe, oraz wzmacniacze zintegrowane, które wyglądają bardzo surowo i minimalistycznie. Dlatego nie patrzę tylko na styl frontu, ale na to, czy sprzęt ma sekcję źródeł, jak prowadzone są wyjścia oraz czy potrafi działać samodzielnie bez reszty toru. Ten punkt jest szczególnie ważny przy zakupie używanego sprzętu albo przy oględzinach modelu z ogłoszenia.
Na co patrzeć przy zakupie lub oględzinach używanego sprzętu
Jeśli oceniasz końcówkę mocy przed zakupem, wygląd zewnętrzny daje szybkie, ale bardzo użyteczne wskazówki. Oglądam wtedy nie tylko obudowę, lecz także ślady transportu, stan gniazd i opisów oraz to, czy urządzenie wygląda jak sprzęt z instalacji stałej, czy raczej z trasy koncertowej. To robi różnicę, bo oba scenariusze potrafią oznaczać zupełnie inny poziom zużycia.
- Sprawdź, czy uchwyty rackowe nie są pogięte i czy śruby nie noszą śladów częstego demontażu.
- Obejrzyj gniazda XLR, Speakon i zaciski głośnikowe - luźne, wybite złącza to zły znak.
- Przeczytaj tabliczkę znamionową: liczba kanałów, impedancja 2/4/8 omów, tryb bridge i pobór mocy powinny być czytelne.
- Zwróć uwagę na kratki wentylacyjne i kurz - mocne zabrudzenie bywa śladem pracy w trudnym środowisku.
- Sprawdź, czy diody Protect lub Clip nie są przypalone, a napisy nie są starte od niechlujnej eksploatacji.
- Jeśli sprzęt ma zapach przegrzania, traktuję to jako ostrzeżenie, nie detal kosmetyczny.
Dobrze jest też ocenić proporcję między rozmiarem a deklarowaną mocą. Jeżeli ktoś oferuje bardzo małą, lekką obudowę z obietnicą ekstremalnych parametrów, warto zachować ostrożność i sprawdzić, jak producent rozwiązał zasilanie oraz chłodzenie. W końcówkach mocy kompromisy są normalne, ale zbyt agresywne obietnice na obudowie często kończą się rozczarowaniem w realnym obciążeniu.
Co sam wygląd podpowiada o jakości i przeznaczeniu
Gdy oceniam końcówkę mocy po samym wyglądzie, szukam przede wszystkim spójności. Dobrze zaprojektowany sprzęt ma sensownie opisany tył, czytelny front, porządne uchwyty, uczciwe chłodzenie i złącza dobrane do zastosowania. Jeśli te elementy się zgadzają, zwykle reszta konstrukcji też trzyma poziom.
Nie daję się jednak zwieść tylko masie albo efektownemu panelowi LED. Najmocniejsze sygnały jakości to w praktyce: stabilna obudowa, brak przypadkowych ozdobników, logiczny układ gniazd i sposób, w jaki producent myśli o temperaturze oraz obsłudze kanałów. To właśnie te detale najczęściej odróżniają sprzęt stworzony do realnej pracy od urządzenia, które dobrze wygląda jedynie na zdjęciu.
