Końcówka mocy - Sprawdź, czy działa! Szybka diagnoza multimetrem

Sprawdzenie, czy końcówka mocy działa, nie musi oznaczać rozbierania całego sprzętu na części. Da się to ocenić szybko, jeśli zacznie się od zasilania, potem sprawdzi napięcie stałe na wyjściu i dopiero na końcu poda sygnał pod obciążeniem. Pokażę tu praktyczną kolejność działań, typowe objawy uszkodzeń i miejsca, w których najłatwiej pomylić awarię końcówki z problemem w torze sygnału albo zasilaniu.

Co naprawdę sprawdzasz, gdy oceniasz końcówkę mocy

Ja zawsze rozbijam diagnostykę na trzy pytania: czy układ ma poprawne zasilanie, czy na wyjściu nie pojawia się niepożądane napięcie stałe i czy wzmacnia sygnał bez zniekształceń. To porządkuje cały proces, bo sam fakt, że sprzęt się włącza, nie mówi jeszcze nic o stanie stopnia końcowego.

• Zasilanie pokazuje, czy końcówka ma warunki do pracy. Jeżeli jedna szyna siada albo bezpiecznik jest spalony, dalsze pomiary mogą wprowadzać w błąd.
• Offset DC mówi, czy wyjście nie „uciekło” na dodatnią albo ujemną szynę. Zbyt duże napięcie stałe potrafi uruchomić zabezpieczenie i szkodzi głośnikom.
• Test sygnałowy potwierdza, czy wzmacniacz oddaje moc, nie tnie sinusoidy i nie wzbudza się przy większym poziomie.

Jeśli po takim podziale problem nadal jest niejasny, zwykle nie chodzi o brak możliwości sprawdzenia, tylko o zbyt mało danych. Wtedy warto przejść od ogólnego odsłuchu do konkretnych pomiarów.

Przygotuj test tak, żeby nie dołożyć nowej usterki

Zanim podasz sygnał, przygotuj sprzęt jak do pierwszego uruchomienia po naprawie. W praktyce oznacza to: sprawny miernik, pewne przewody, właściwe obciążenie i żadnych prób na „byle jakiej” kolumnie, dopóki nie wiesz, co dzieje się na wyjściu.

• Odłącz głośniki, jeśli nie masz jeszcze pewności, że na wyjściu nie ma DC.
• Ustaw gain i głośność na minimum.
• Jeżeli masz zasilacz z ograniczeniem prądowym, użyj go przy pierwszym starcie.
• Sprawdź wentylację i temperaturę radiatora, bo końcówka mocy może grzać się nawet bez głośnego grania.
• W sprzęcie samochodowym sprawdź także remote, masę i bezpiecznik przy zasilaniu; przy pracującym silniku napięcie zwykle powinno mieścić się w okolicach 12-14,4 V.
• Nie testuj wyjścia głośnikowego słuchawkami bez tłumika ani przypadkowym przewodem sygnałowym.

Ja nie podłączam kolumny, jeśli nie sprawdziłem wcześniej wyjścia pod kątem napięcia stałego. Taki ostrożny start oszczędza głośniki i od razu oddziela usterkę samej końcówki od błędu w instalacji.

Po takim przygotowaniu można przejść do pomiaru zasilania i napięcia na wyjściu, bo to najszybciej pokazuje, czy układ w ogóle pracuje w zdrowych warunkach.

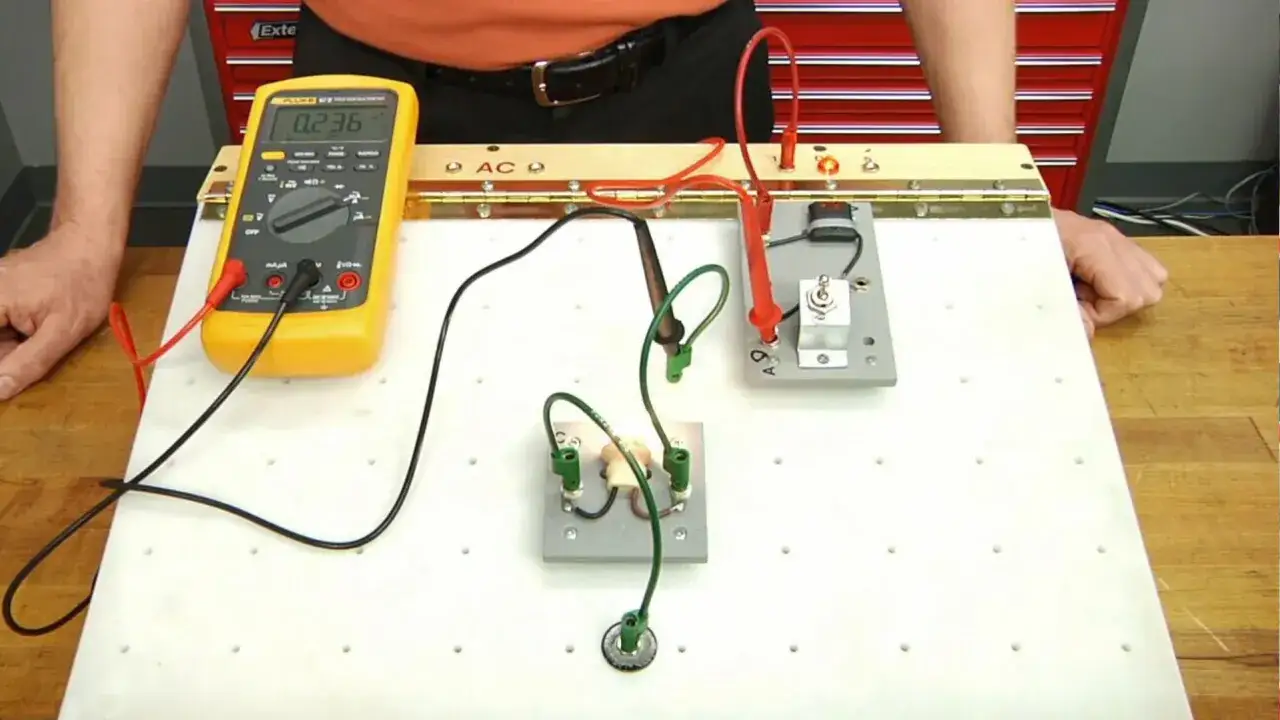

Sprawdź zasilanie i napięcie na wyjściu multimetrem

Multimetr to najprostsze narzędzie do wstępnej oceny końcówki mocy. Ja szukam tu trzech rzeczy: poprawnych szyn zasilania, stabilnego zachowania bez sygnału i możliwie małego napięcia stałego na wyjściu.

Na mierniku ustawiam zakres DC, najczęściej 200 mV albo 2 V, zależnie od tego, jakiego offsetu się spodziewam. Jeśli widzę na wyjściu setki miliwoltów albo więcej, traktuję to już jako sygnał ostrzegawczy, a nie „lekki rozjazd”.

W dobrze działającej końcówce mocy offset jest mały i stabilny. Jeżeli rośnie wraz z temperaturą, zwykle problem dotyczy stabilności termicznej, a nie przypadkowego kontaktu w przewodzie.

Gdy zasilanie i offset wyglądają rozsądnie, następnym krokiem jest próba pod obciążeniem, bo dopiero ona pokazuje większość problemów z wydajnością.

Zrób próbę z sygnałem i obciążeniem zamiast zgadywać

To etap, na którym końcówka mocy pokazuje prawdziwy charakter. Sam fakt, że coś „gra”, nie wystarcza, bo wzmacniacz może grać cicho, zniekształcać dopiero przy większym poziomie albo ścinać sygnał przy pierwszym mocniejszym impulsie.

Najbezpieczniej użyć czystego sygnału testowego, zwykle 1 kHz, i podać go na wejście przy minimalnym ustawieniu gainu. Na wyjściu podłączam sztuczne obciążenie, czyli rezystor mocy o impedancji zgodnej z minimalnym obciążeniem wzmacniacza; w testach audio to wygodniejsze niż kolumna, bo wynik jest powtarzalny i bezpieczniejszy dla głośników.

1. Zacznij od bardzo niskiego poziomu sygnału.
2. Obserwuj, czy kanał startuje równo i bez trzasków.
3. Powoli podnoś poziom, aż zobaczysz pierwsze oznaki ograniczania amplitudy.
4. Sprawdź, czy oba kanały zachowują się podobnie.
5. Jeśli masz oscyloskop, oceń kształt sinusoidy przy rosnącym wysterowaniu.

Wzór jest prosty: P = U² / R. Jeśli masz 20 V RMS na obciążeniu 4 Ω, to mówisz już o około 100 W. Taki rachunek pozwala szybko ocenić, czy końcówka oddaje deklarowaną moc, czy kończy się znacznie wcześniej niż powinna.

Przy klasie D szczególnie liczy się oscyloskop albo przynajmniej pewny pomiar True RMS, bo sama głośność na wyjściu nie pokaże wszystkich problemów związanych z filtrem wyjściowym i zabezpieczeniami.

Jeśli nie masz oscyloskopu, nadal możesz dojść do sensownych wniosków. Słucham wtedy, czy zniekształcenie pojawia się równo w obu kanałach, czy jeden kanał wchodzi w clipping szybciej i czy po kilku minutach pracy radiator nie robi się nienaturalnie gorący.

Gdy próba sygnałowa wypada dziwnie, najwięcej mówią konkretne objawy, a nie sam fakt, że „coś nie gra”.

Objawy, które najczęściej wskazują na konkretne uszkodzenie

Tu przydaje się myślenie objawami, bo końcówka mocy rzadko psuje się w sposób całkowicie losowy. Zwykle daje dość czytelne sygnały ostrzegawcze, tylko trzeba je dobrze odczytać.

Najbardziej mylący jest przypadek, gdy wzmacniacz „prawie działa”. Taki sprzęt potrafi przejść prosty test odsłuchowy, a mimo to mieć problem z offsetem, zapasem prądowym albo stabilnością przy realnym obciążeniu.

Właśnie dlatego nie kończę diagnozy na jednym objawie. Jeśli protect świeci się tylko czasem, sprawdzam też elementy poza samą końcówką, bo przyczyną bywa zasilanie albo tor wejściowy, a nie tranzystory mocy.

Nie myl awarii końcówki z problemem w torze sygnału

To chyba najczęstszy błąd: ktoś zakłada, że brak dźwięku oznacza spalone tranzystory końcowe, a winny okazuje się kabel, przełącznik, przekaźnik albo źródło sygnału. Ja zawsze przed rozbieraniem kanału robię prosty test obejścia, żeby nie wymieniać części w ciemno.

• Podmień źródło sygnału na pewne i sprawdzone.
• Wymień przewód RCA lub inny kabel sygnałowy na krótki, znany egzemplarz.
• Porównaj oba kanały na tym samym wejściu i z tym samym obciążeniem.
• Sprawdź mute, standby, remote i przełączniki trybu pracy.
• W sprzęcie domowym zobacz, czy nie jest aktywny monitor taśmy, wyjście pre-out albo selektor źródeł.

W car audio często problemem nie jest sama końcówka, tylko brak poprawnego remote, słaba masa albo zbyt małe napięcie z instalacji. W sprzęcie studyjnym z kolei potrafi zawieść przedwzmacniacz, interfejs albo przekaźnik wyjściowy, przez co wzmacniacz końcowy jest obwiniany bez podstaw.

Jeżeli po takim odsiewaniu nadal widzisz objawy typowe dla uszkodzonego stopnia końcowego, można już myśleć o naprawie, a nie tylko o sprawdzeniu zewnętrznych połączeń.

Co warto zapisać po teście, żeby kolejna diagnoza była szybsza

Po jednym sensownym teście zapisuję sobie trzy rzeczy: napięcia zasilania, DC offset i poziom, przy którym zaczyna się clipping albo protect. Dzięki temu przy następnym podejściu widzę, czy problem się pogłębia, czy zależy od temperatury albo obciążenia.

• Zapisz, czy test robiłeś bez sygnału, z 1 kHz czy z muzyką.
• Zaznacz, jakie było obciążenie: kolumna, sztuczne obciążenie czy brak obciążenia.
• Porównaj kanał lewy i prawy, nawet jeśli tylko jeden wydaje się uszkodzony.
• Zanotuj, czy wzmacniacz grzał się od razu, czy dopiero po kilku minutach.

Taki zapis brzmi banalnie, ale w praktyce jest najbardziej użyteczny, bo zamienia ogólne „nie działa” w konkret, który da się naprawiać bez zgadywania. Jeśli te dane masz od początku, następne sprawdzenie końcówki mocy idzie znacznie szybciej i dużo pewniej.
