Złącza jack wydają się banalne, dopóki nie trzeba podłączyć gitary, interfejsu audio i słuchawek bez utraty kanału albo przydźwięku. W tym artykule pokazuję, czym różnią się TS, TRS i TRRS, gdzie stosuje się poszczególne warianty oraz jak dobrać kabel do nagrywania i codziennej pracy ze sprzętem audio. Dorzucam też kilka błędów, które widzę najczęściej, bo to one zwykle psują połączenie szybciej niż sam sprzęt.
Najważniejsze rzeczy, które warto wiedzieć o wtykach jack
- TS to najczęściej mono i połączenie niesymetryczne, typowe dla gitar oraz części instrumentów.
- TRS może oznaczać stereo w słuchawkach albo sygnał zbalansowany mono w torze studyjnym.
- TRRS spotyka się głównie w zestawach słuchawkowych, telefonach i części kamer.
- Najpopularniejsze rozmiary to 6,35 mm w sprzęcie muzycznym oraz 3,5 mm w urządzeniach przenośnych.
- Do dłuższych połączeń liniowych bezpieczniej wybierać tor zbalansowany niż zwykły kabel niesymetryczny.
- Przejściówki pomagają, ale nie naprawiają złego dopasowania sygnału i nie zastąpią właściwego kabla.

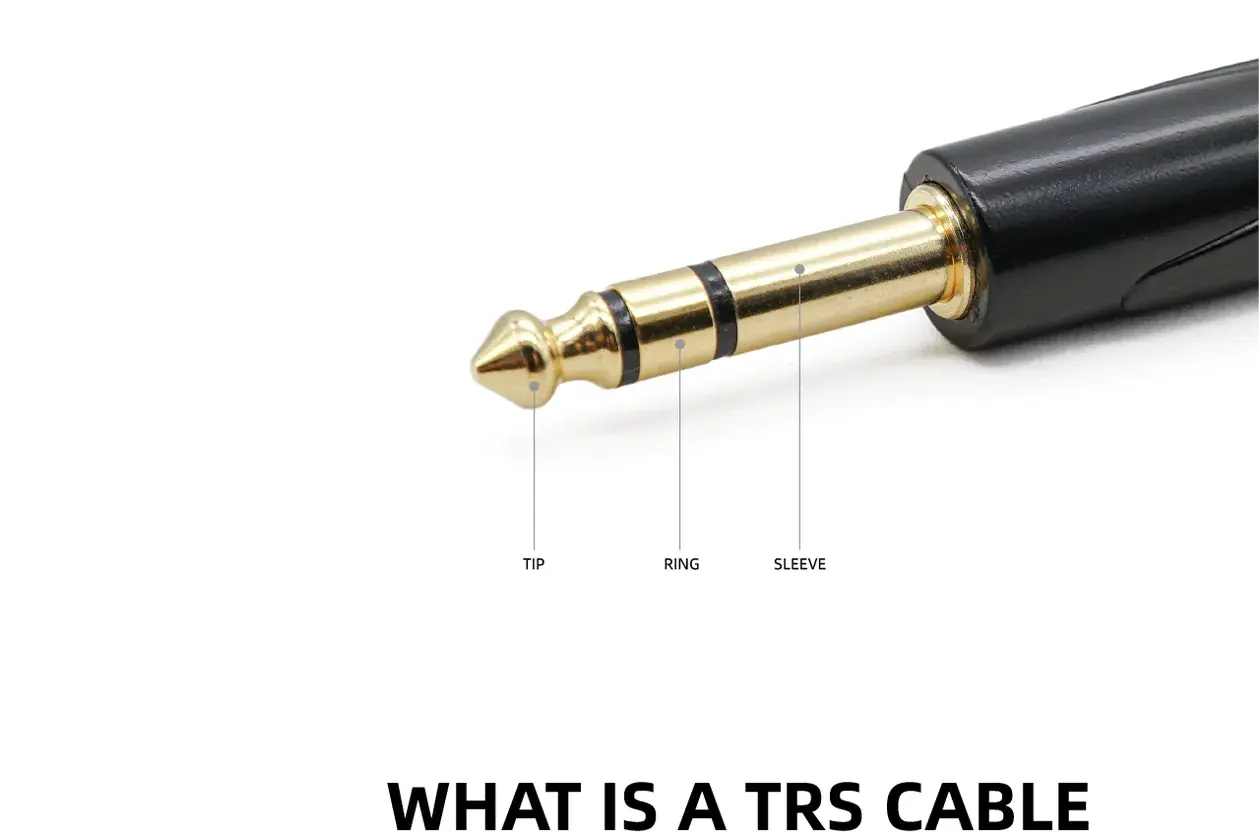

Jak zbudowany jest wtyk i co naprawdę oznaczają TS, TRS oraz TRRS
W praktyce patrzę na trzy rzeczy: liczbę styków, liczbę żył w kablu i to, czy sygnał jest mono, stereo czy zbalansowany. Sam wygląd z zewnątrz bywa mylący, bo dwa podobne wtyki mogą pracować zupełnie inaczej.
| Typ | Styk | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| TS | Tip + Sleeve, 2 styki | Gitara, bas, proste połączenia mono | To zwykle tor niesymetryczny, więc źle znosi długie kable i zakłócenia |
| TRS | Tip + Ring + Sleeve, 3 styki | Słuchawki stereo albo sygnał zbalansowany mono | Ten sam układ może oznaczać zupełnie inne zastosowanie w zależności od urządzenia |
| TRRS | Tip + Ring + Ring + Sleeve, 4 styki | Zestawy słuchawkowe, smartfony, część kamer | Układ styków zależy od standardu urządzenia, więc nie każdy adapter działa tak samo |
Do tego dochodzi jeszcze rozmiar: 6,35 mm dominuje w sprzęcie muzycznym i studyjnym, 3,5 mm króluje w urządzeniach przenośnych, a 2,5 mm pojawia się dziś rzadziej niż dawniej. Ja zawsze rozdzielam więc dwie decyzje: jaki jest układ styków i jaki ma być format fizyczny. To właśnie od tego zależy, czy połączenie będzie działało cicho, stabilnie i bez niespodzianek.
Skoro konstrukcja jest już jasna, łatwiej zrozumieć, dlaczego ten sam typ wtyku trafia jednocześnie do gitar, słuchawek i sprzętu studyjnego.
Gdzie te wtyki spotkasz w sprzęcie audio i nagrywaniu
Najczęściej widzę je w trzech miejscach: przy instrumentach, w torze liniowym i przy odsłuchu. Gitara elektryczna lub bas niemal zawsze korzysta z połączenia niesymetrycznego, bo tam liczy się prostota i zgodność z wejściem wzmacniacza albo efektu. Klawisze, syntezatory i część interfejsów audio częściej pracują już na jackach zbalansowanych, zwłaszcza gdy sygnał ma wyjść dalej niż tylko do najbliższego urządzenia.
W interfejsach audio często spotykam gniazda combo, które przyjmują zarówno XLR, jak i 6,35 mm. To wygodne rozwiązanie, ale nie oznacza, że oba wejścia są identyczne funkcjonalnie. Mikrofon zwykle idzie przez XLR, a linia albo instrument przez jack, więc warto czytać opis toru, a nie tylko patrzeć na kształt otworu.
Instrumenty i odsłuch
Słuchawki i wzmacniacze słuchawkowe to naturalne środowisko dla TRS, bo lewy i prawy kanał muszą zostać rozdzielone w jednym przewodzie. W praktyce zwykły adapter 3,5 mm na 6,35 mm bywa bardzo przydatny, ale tylko wtedy, gdy zachowuje ten sam układ sygnału. Jeśli ktoś wkłada przypadkową przejściówkę do toru nagraniowego, bardzo łatwo o brak jednego kanału albo o cichy, zniekształcony odsłuch.
Gniazda przełączające i patchbaye
W studiach i na scenie lubię też zwracać uwagę na gniazda z funkcją przełączania. Po włożeniu wtyku potrafią odłączyć wewnętrzny tor sygnału, co ułatwia krosowanie, inserty i routowanie bez przepinania całej ścieżki. W patchbayach i niektórych wzmacniaczach to ogromna oszczędność czasu, ale tylko pod warunkiem, że styki są czyste i właściwie dobrane do układu całego toru.
Ten praktyczny podział dobrze pokazuje, że jack nie jest jedną „uniwersalną końcówką”, tylko rodziną połączeń do różnych zadań. Z tego wynika następny krok: dobór kabla do konkretnej sytuacji.
Jak dobrać właściwy kabel do konkretnego zadania
Przy doborze kabla zawsze zaczynam od sygnału, a dopiero potem patrzę na długość i wygodę. To prostsze niż wydaje się na pierwszy rzut oka, bo w większości przypadków wystarczy odpowiedzieć na jedno pytanie: czy po drugiej stronie ma być mono niesymetryczne, stereo czy mono zbalansowane.
| Sytuacja | Najlepszy wybór | Dlaczego to działa | Czego uniknąć |
|---|---|---|---|
| Gitara, bas, proste efekty | TS 6,35 mm | To standardowy tor instrumentowy i zwykle właśnie taki sygnał oczekuje wzmacniacz | Nie udawaj, że zwykły kabel stereo „zrobi robotę lepiej” |
| Klawisze, interfejs, wyjście liniowe | TRS 6,35 mm w połączeniu z torem zbalansowanym | Lepiej chroni przed zakłóceniami i sprawdza się na dłuższych odcinkach | Nie mieszaj tego z wyjściem słuchawkowym, jeśli urządzenie nie przewiduje takiej pracy |
| Słuchawki | TRS 3,5 mm lub 6,35 mm, zależnie od sprzętu | Lewe i prawe ucho dostają osobne kanały | Nie zakładaj, że każda przejściówka zachowa pełną funkcjonalność mikrofonu w zestawie |
| Zestaw słuchawkowy z mikrofonem | TRRS 3,5 mm albo dedykowany adapter | Wspólny przewód niesie audio i sygnał mikrofonowy | Nie używaj przypadkowej przejściówki bez sprawdzenia zgodności standardu |

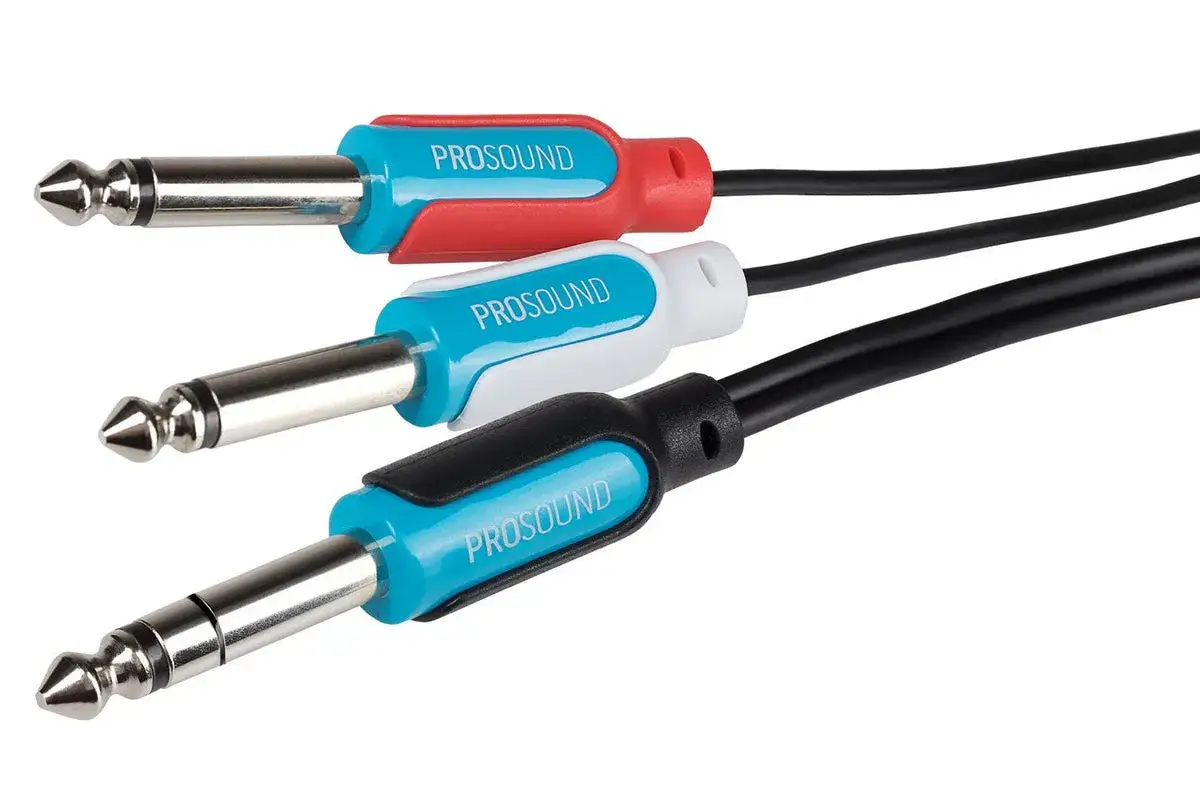

| Insert w mikserze lub interfejsie | TRS split cable do 2 x TS | Jednym przewodem wysyłasz i odbierasz sygnał | Nie myl kabla insertowego ze zwykłym kablem stereo |
Do tego dorzucam jeszcze dwie praktyczne reguły. Po pierwsze, im dłuższy tor niesymetryczny, tym większa szansa na szum i przydźwięk, więc warto skracać odcinki tam, gdzie to możliwe. Po drugie, przy sprzęcie scenicznym i studyjnym bardziej opłaca się porządny kabel ze stabilnym odciążeniem niż najtańsza przejściówka, która po miesiącu zaczyna trzeszczeć. To prowadzi prosto do błędów, które najczęściej widzę w torach audio.
Najczęstsze błędy, które psują dźwięk albo stabilność połączenia
Najbardziej podstępny problem to mylenie stereo z sygnałem zbalansowanym. Z zewnątrz wszystko wygląda podobnie, bo w obu przypadkach masz trzy styki, ale zastosowanie jest inne. Stereo przenosi dwa kanały, a połączenie zbalansowane jeden kanał, tylko odporniejszy na zakłócenia. Jeśli ktoś podłącza te światy bez sprawdzenia specyfikacji, potrafi dostać ciszę w jednym kanale albo dziwne sumowanie sygnału.
Drugim częstym błędem są przejściówki używane „na siłę”. Sama redukcja rozmiaru nie rozwiązuje problemu, jeśli urządzenie oczekuje innego układu styków. W praktyce objawia się to brumem, lekkim przesterem, zanikiem mikrofonu w headsetcie albo trzeszczeniem przy poruszaniu wtykiem. Kiedy słyszę takie objawy, najpierw sprawdzam kabel testowy i samo gniazdo, a dopiero później podejrzewam interfejs.
Przeczytaj również: Wyciszanie pokoju do nagrań - Izolacja i adaptacja akustyczna
Nie lekceważ mechaniki
Luźny wtyk, słaby docisk albo uszkodzone odciążenie kabla potrafią narobić więcej szkody niż kiepska etykieta na pudełku. Przy nagrywaniu to wyjątkowo frustrujące, bo problem nie musi pojawiać się stale. Czasem wystarczy lekkie poruszenie przewodem, żeby odsłuch zaczął przerywać. Dlatego przy sprzęcie używanym często wolę prostsze, ale solidniejsze rozwiązania niż efektowne adaptery z wieloma dodatkowymi stykami.
Kiedy unikasz tych błędów, sam tor robi się przewidywalny. A to z kolei ułatwia utrzymanie sprzętu w dobrej kondycji przez dłuższy czas.
Jak dbać o połączenie, żeby nie tracić sygnału po kilku miesiącach
W codziennej pracy najbardziej pomaga mi kilka prostych nawyków. Nie ciągnę za kabel, tylko za korpus wtyku. Nie wciskam go pod kątem, jeśli gniazdo jest podparte albo wciśnięte głęboko w panel. I nie zostawiam przewodów pod napięciem przy krawędziach biurka, bo wtedy najpierw zużywa się odciążenie, a dopiero potem sam styk.
Jeżeli połączenie zaczyna trzeszczeć, nie zakładam od razu awarii sprzętu. Najpierw podmieniam kabel, potem sprawdzam gniazdo, a na końcu oceniam, czy problem nie leży w zabrudzonym styku. W praktyce to oszczędza sporo czasu i pieniędzy, bo bardzo często winny jest drobiazg, nie elektronika.
Warto też pamiętać o sensownym przechowywaniu. Zbyt ciasno zwinięty przewód szybciej łapie mikrouszkodzenia, a tanie końcówki z słabym chwytaniem przewodu zużywają się wyraźnie szybciej niż porządne złącza z dobrym odciążeniem. Gdy kabel ma pracować w trasie albo w studiu, ta różnica wychodzi po prostu po kilku tygodniach intensywnego używania.
Jeśli dbasz o mechanikę i regularnie sprawdzasz styki, łatwiej też zdecydować, kiedy jack nadal jest najlepszym wyborem, a kiedy lepiej przejść na inny standard.
Co naprawdę robi różnicę w domowym studiu
W domowym studio stawiam na trzy rzeczy: odpowiedni typ kabla, rozsądny dystans między urządzeniami i brak przypadkowych adapterów po drodze. To nie brzmi efektownie, ale właśnie tak zwykle wygrywa praktyka z teorią. Dobrze dobrane połączenie daje ciszę w tle, stabilny odsłuch i mniej czasu spędzonego na szukaniu problemu, który tak naprawdę siedzi w jednym źle dobranym wtyku.- Do gitar i efektów wybieram prosty tor mono, bez sztucznego komplikowania sygnału.
- Do interfejsów, klawiatur i odsłuchu liniowego preferuję połączenia zbalansowane, jeśli urządzenia na to pozwalają.
- Do słuchawek i headsetów sprawdzam nie tylko rozmiar, ale też układ styków i zgodność adaptera.
- Do torów, które często przepinam, wybieram solidniejsze wtyki i wyraźnie opisane przewody.
W praktyce jack pozostaje jednym z najbardziej użytecznych standardów w muzyce, bo łączy prostotę, dużą dostępność i sensowne zastosowanie w instrumentach, odsłuchu oraz połączeniach liniowych. Jeśli trzymasz się zasady „odpowiedni typ do odpowiedniego sygnału”, unikniesz większości problemów jeszcze zanim się pojawią, a cały tor nagraniowy będzie po prostu działał tak, jak powinien.
